1、確認控制卡跟軟件兼容。

2、檢查連接線是否有脫落，松動，檢查并確認用于連接控制卡的串口線跟控制卡配陪，有的控制卡用直通(2-2，3-3，5-5)有的控制卡用(2-3，3-2，5-5)。

3、確保控制系統硬件已正確上電。

4、對照控制卡軟件和自己選用的控制卡來選擇正確的產品型號、正確的傳輸方式、正確的串口號、正確的波特率并對照軟件內提供的撥碼開關圖正確地設置控制系統硬件上的地址位及波特率。

5、如果經過以上檢查并校正后仍然出現加載不上，請用萬用表測量一下，是否所連接的電腦或控制系統硬件的串口被損壞，以確認是否應送還電腦廠家或?qū)⒖刂葡到y(tǒng)硬件送還檢測。

6、如果第五步不方便進行，請聯系廠家提供技術支持。

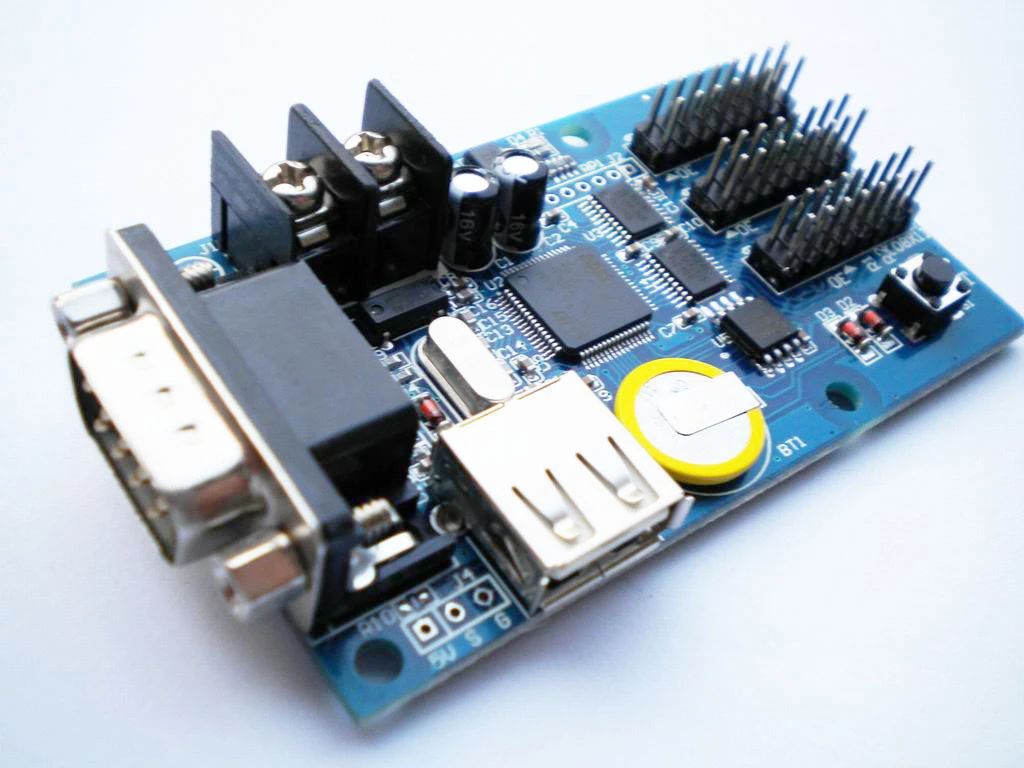

三、LED控制卡故障的常見現象

現象1：連接好通電后，只播放部分節目就停止播放，又重新開始播放。

主要原因是電源提供功率不夠，控制卡自動重啟。1、降低亮度；2、帶控制卡的電源少帶兩塊單元板；3、增加電源

現象2：控制卡正常的情況下，顯示屏無顯示或亮度異常

控制卡與顯示驅動連接通電后，默認是16掃描，若無顯示，請檢查控制軟件中數據極性和OE極性設置是否正確；若亮度異常，有一行特別亮，表示OE設置反了，請正確設置OE。

現象3：向控制卡傳送信息時，系統提示“發生錯誤，傳送失敗”

請檢查通訊接口連接是否正確，控制卡上的跳線是否跳在相應的電平位置上，“控制卡設置”中的各項參數是否正確。還有工作電壓是否過低，請用萬用表測，一確保電壓在4.5V以上。

現象4：信息加載后，顯示屏不能正常顯示

檢查“控制卡設置”中掃描輸出選擇的是否正確。

現象5：485組網時通訊不暢通

請檢查通訊線的連接方式是否正確，切誤將各個屏的通訊線一起連接到計算機接口上，這樣會產生強烈的反射波，對傳輸信號造成嚴重的干擾。應采取正確的連接方式，詳見《通訊接口使用及注意事項》。

四、使用GSM數傳和遠程撥號時，如何解決通訊不暢？

先檢查是不是MODEM有問題，斷開與控制卡相連的MODEM，將這個MODEM與另一臺計算機相連，這樣發送端和接收端的MODEM就都是與計算機相連，而脫離開控制系統了。從網上下載一個名為“串口調試助手”的軟件，安裝之后用它來設置和調試MODEM。先將接收端的MODEM設成自動應答，設置方法是：兩端都打開串口調試助手，在接收端的串口調試助手中輸入“ATS0=1回車”，該指令可將接收端的MODEM設置為自動應答，設置成功則MODEM上的AA指示燈亮。若不亮則設置不成功，請檢查MODEM與計算機的連接是否正確，MODEM是否上電。

自動應答設置成功后，在發送端串口調試助手輸入“接收端電話號碼，回車”，向接收端撥號，此時可以從發送端向接收端傳遞一些信息，也可以從接收端向發送端傳遞一些信息，若兩端接收到的信息都正常，則通訊連接已經建立，此時MODEM上的CD指示燈亮。以上過程均正常則證明MODEM通訊正常，沒有問題。

檢查完MODEM沒有問題后，若通訊仍然不暢通，則問題可能出在控制卡設置上。將MODEM與控制卡連接，發送端打開控制卡設置軟件，點擊讀回設置，檢查串口波特率、串口、協議等設置是否正確，更改后點擊寫入設置。打開脫機王軟件，在通訊方式中設置相應通訊接口方式和參數，最后傳送腳本。
